回转烘干机主要用于建材行业或治金行业的矿渣、粘土、煤粉,金属选矿业浸出渣等物料的烘干。为了控制烘干机的温度,在进出料装置上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。

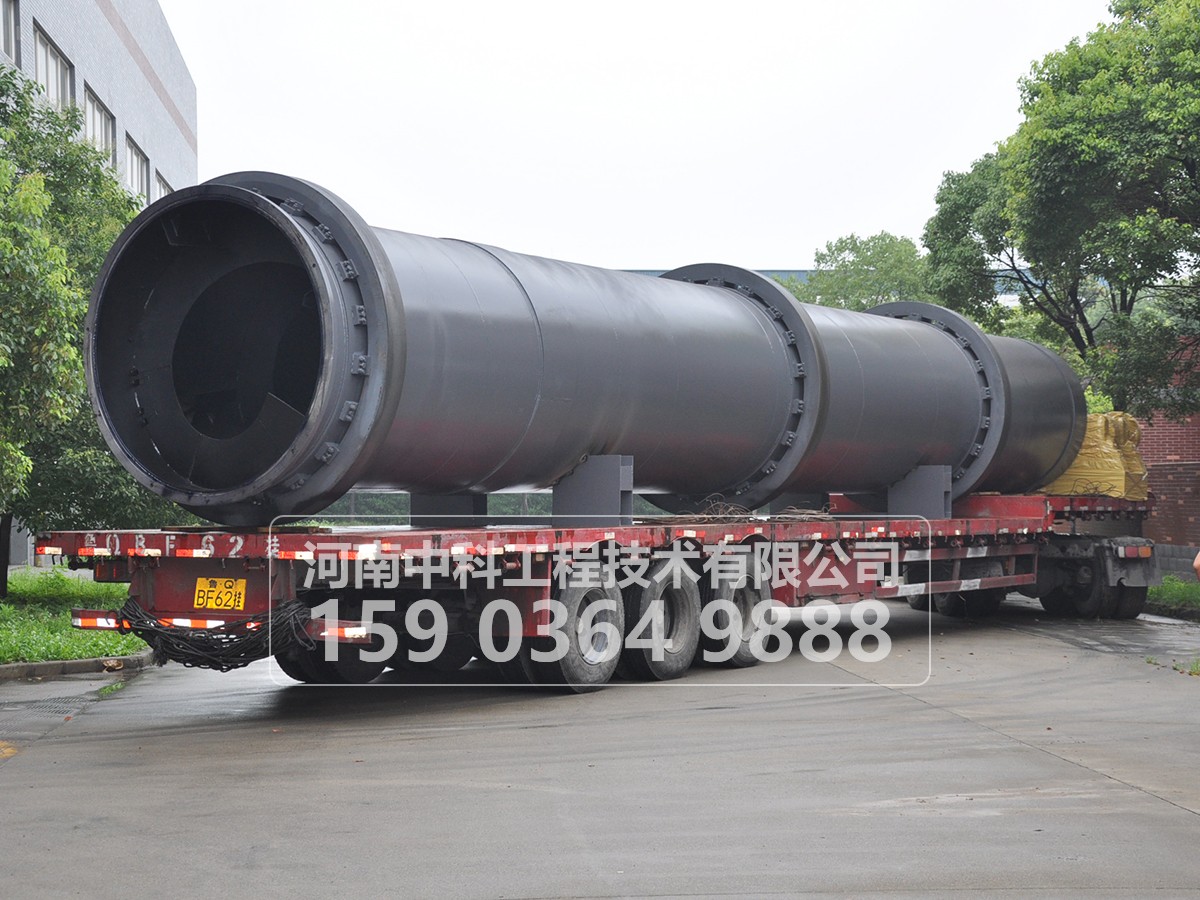

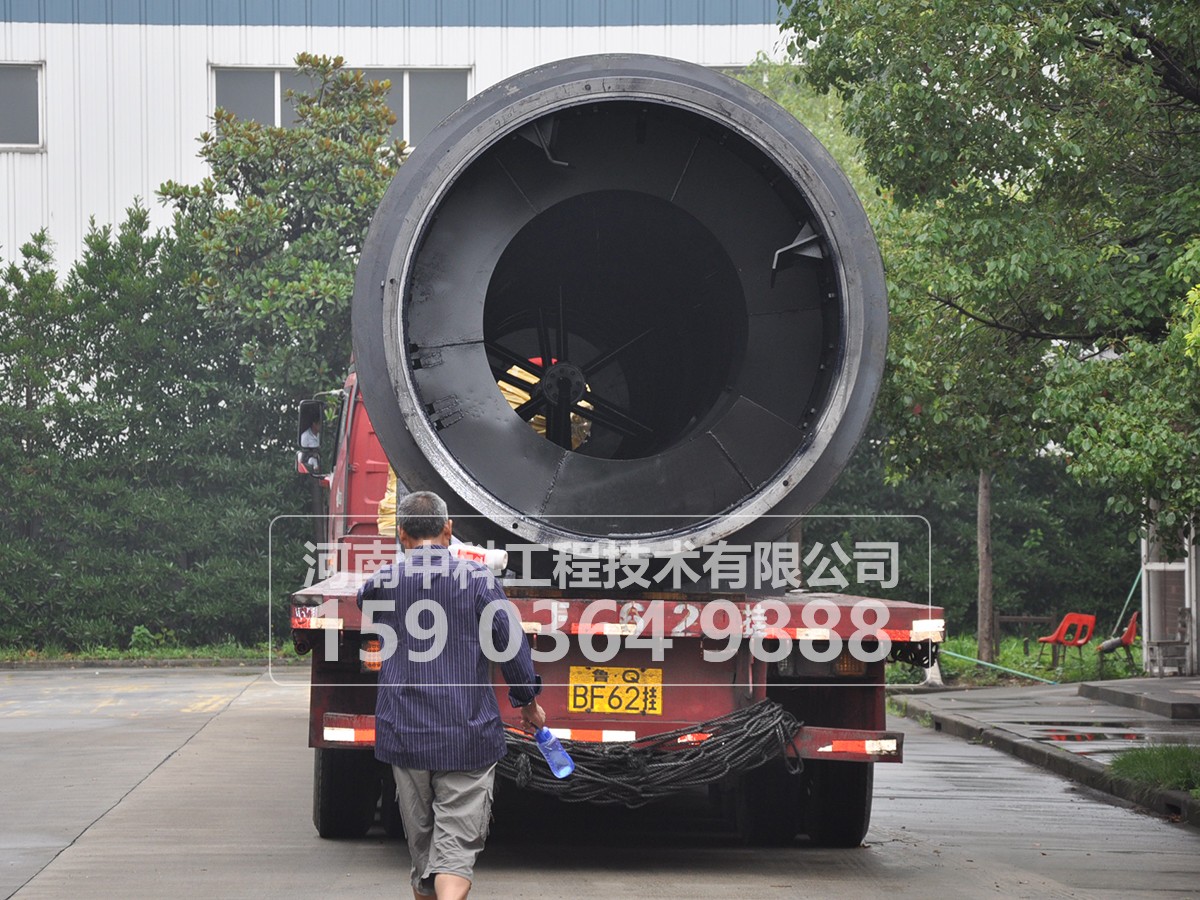

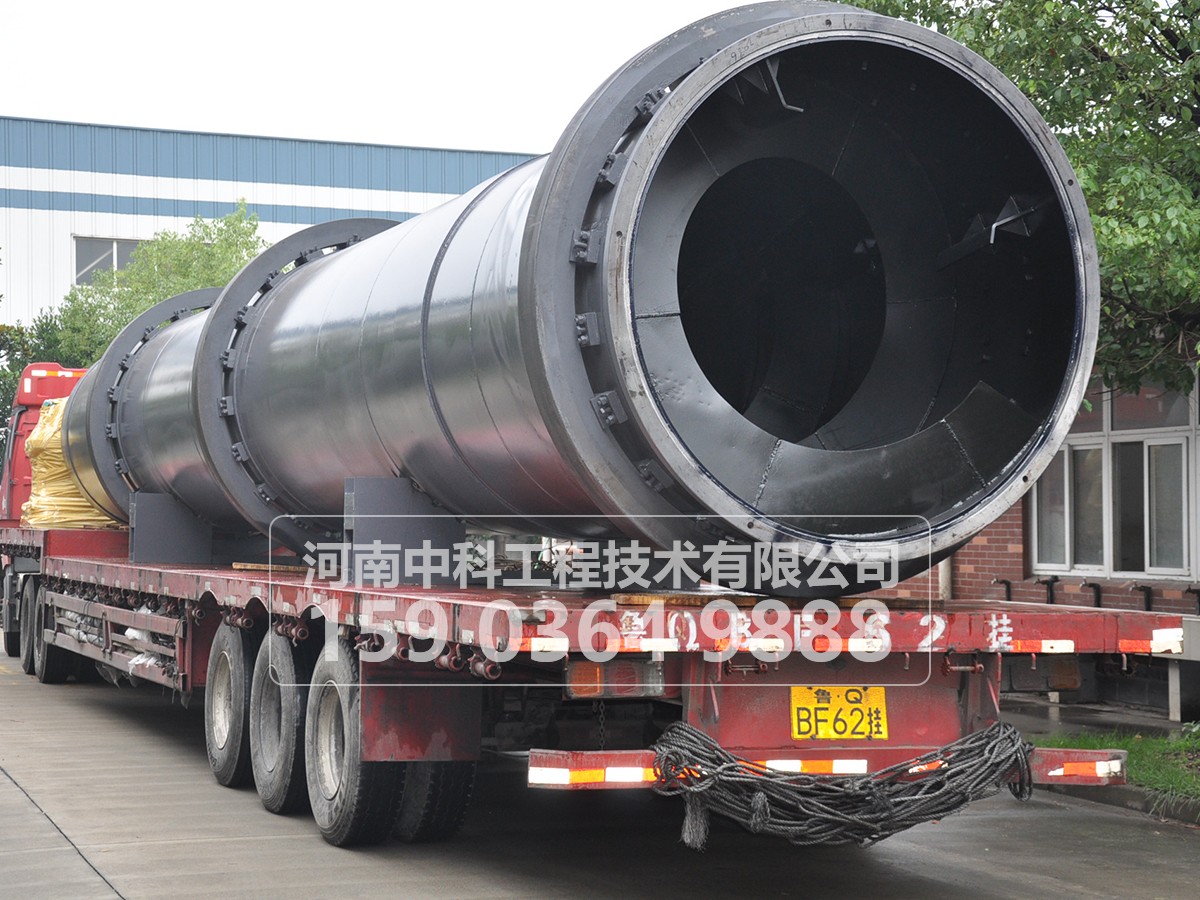

回转烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。我厂烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。
烘干机工作原理:
烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
产品规格(m) | 生产能力(T/H) | 主机电 | 主减速机 | 重量(T) | ||
功率(kw) | 型号 | 型号 | 速比 | |||
φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
