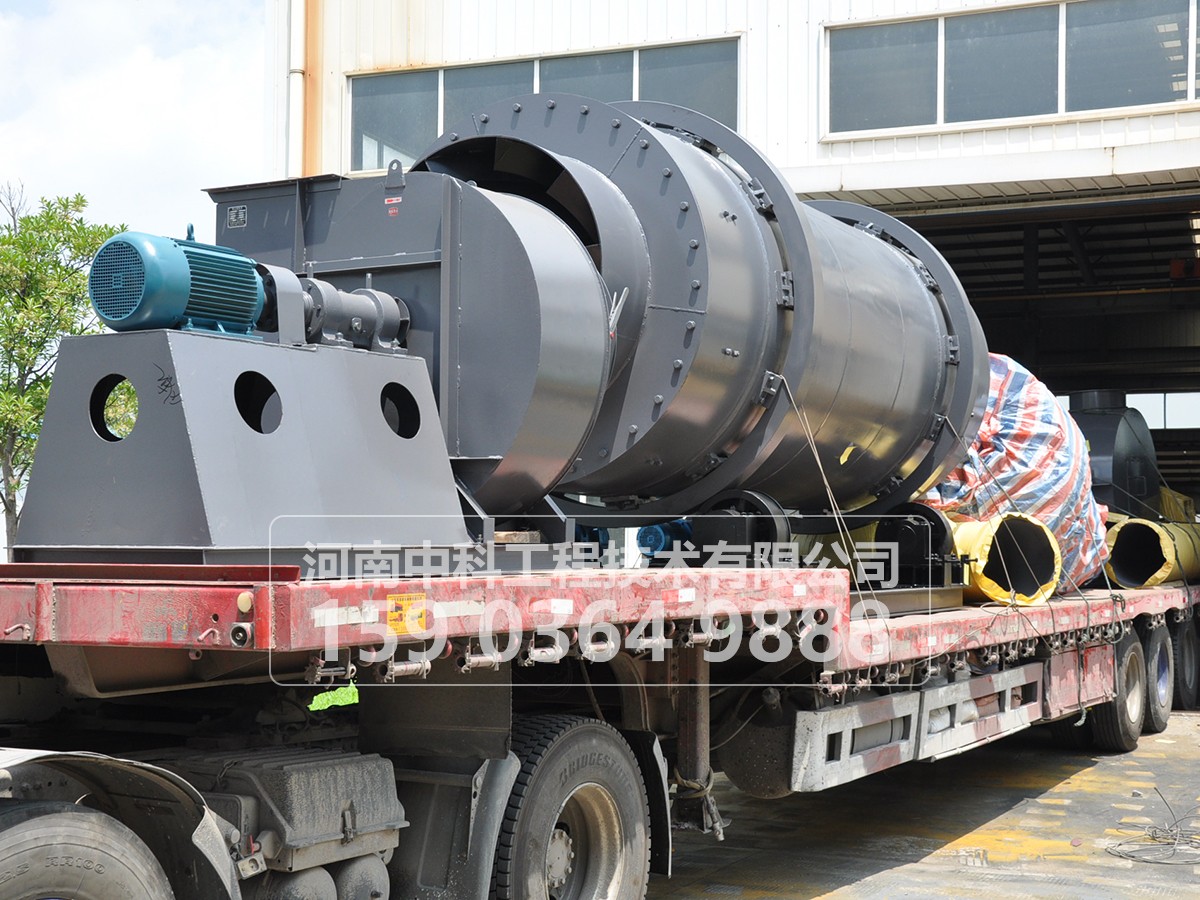

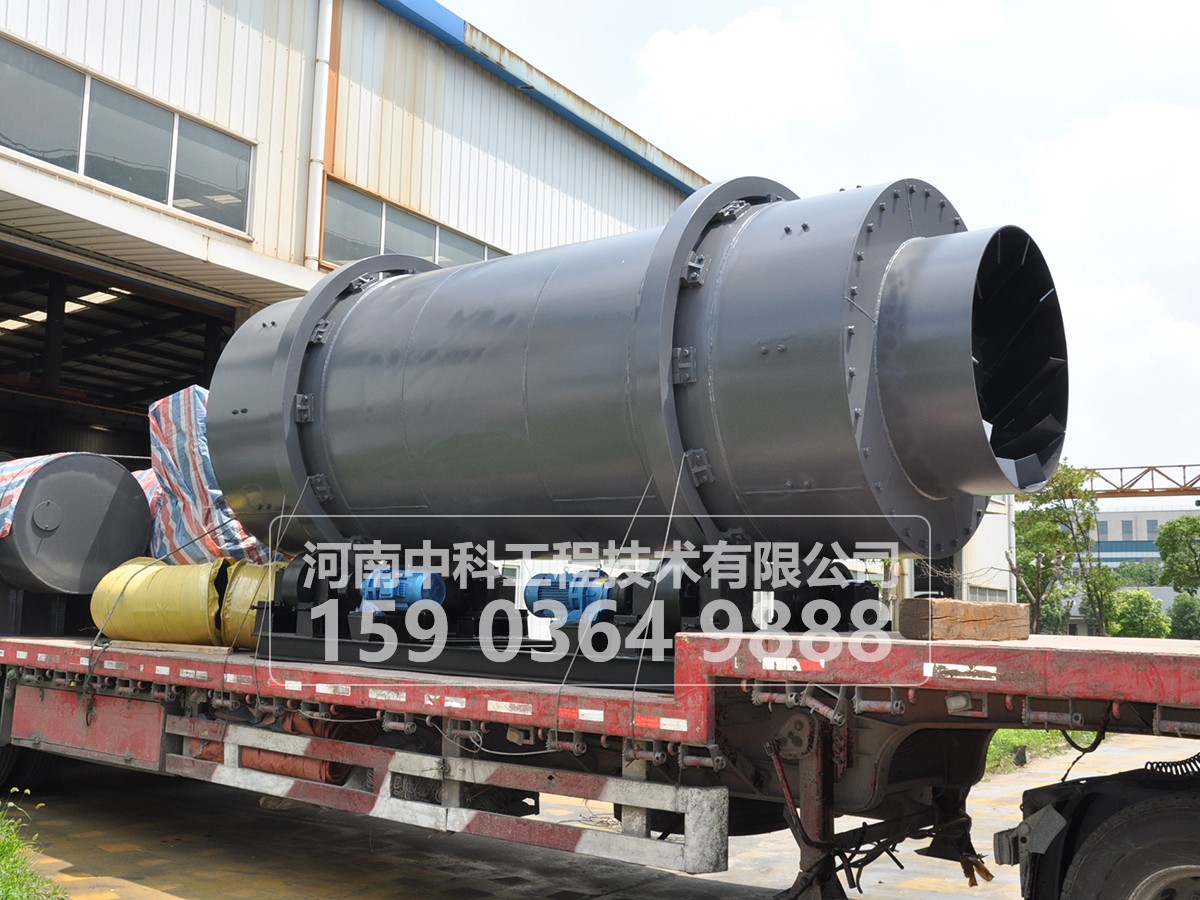

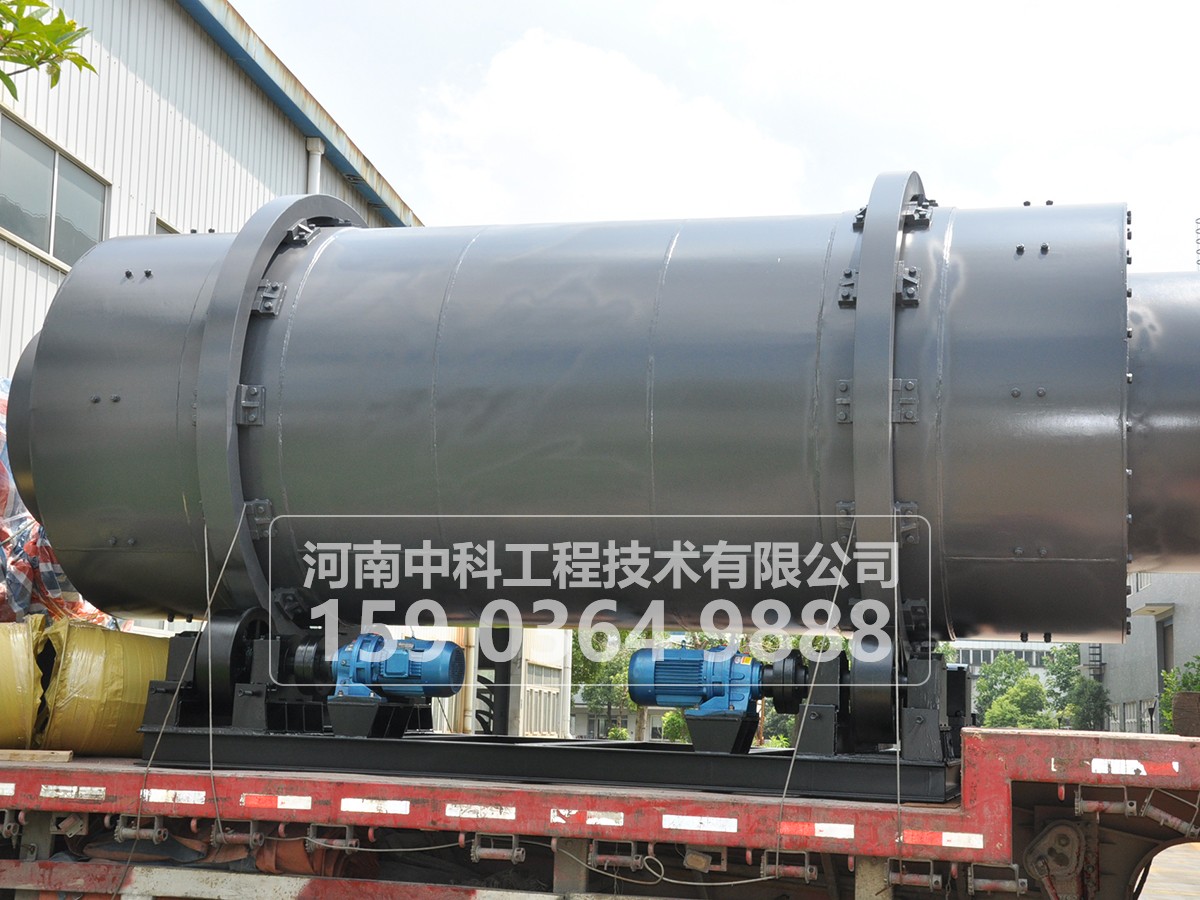

三回程烘干机是在单筒回转式烘干机基础上改进的 节能产品。

三回程烘干机改进原单筒烘干机内部结构，增加入机前湿料的预烘干和延长湿料在机内烘干时间，再加上密封、保温以及合理的配套措施，使烘干机生产能力与原单筒式烘干机相比，提高48-80%，单位容积蒸发强度可达120-180kg/m3，标准煤耗仅为6-8kg/t。其技术先进、运行参数合理，操作简单可行，广泛应用于各个行业的矿渣、粘土、煤。

铁粉、矿粉及其它混合材料，建筑业的干混砂浆，黄砂等以及化工、铸造等行业原材料烘干。

工作原理：

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到 干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

三回程烘干机特点：

1、设备所需投资是国外进口产品的1/6。

2、物料终水份确保0.5%以下，是干混砂浆及矿渣粉生产线 产品。

3、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率35%。

4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

5、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。

6、可根据用户要求轻松调控所要的终水份指标。

7、出气温度低，除尘设备使用时间长。

8、无需大小齿轮传动，采用托轮传动。

三回程烘干机结构：

三筒干燥机筒体配有不同角度和间距的扬料板和导料板。这种结构可以保证干燥物料在重力作用下沿螺旋运动方向运动，在筒体内保持足够的停留时间和分散度，使物料在筒体内与燃烧室内的热气流进行充分的热交换，消除了常规干燥设备截面经常出现风洞造成的热交换面积小.单位体积蒸发强度低的缺陷。
三回程烘干机技术参数：
